一、拉杆式快速接头概述
插套两侧分别装有一偏心凸轮拉杆,将插轴插入插套内,压下两侧拉杆,利用凸轮原理迫使插轴下沉接触密封垫而实现制动工作,该种接头具有以下特点:
1、结构简单,操作方便,可快速连接和拆卸。
2、尺寸紧凑,重量轻,具有良好的密封性和互换性。
3、使用于各种工况条件,广泛用于气体、液体、粉体等各种介质中。
二、技术参数
最高使用压力( MPa ) | |||||||||||
规格 / 材质 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
不锈钢 | 2.5 | 1.8 | 1.5 | 1.2 | |||||||
密封材料使用温度(℃) | |||||||||||
丁晴橡胶 | +100 ℃~ -40 ℃ | ||||||||||
硅橡胶、氟橡胶 | +200 ℃~ -20 ℃ |

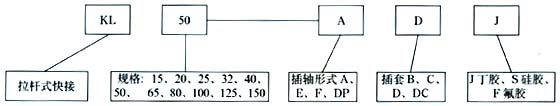

三、型号标记
