一、真空绝热低温液体输送软管概述
用于槽车充排低温液体、贮槽与低温用液设备之间的连接、转换，输送：液氮（LIN）、液氩（LAr）、液氧（LOX）、液化天然气（LNG）等超低温介质。
二、特点
真空软管可以根据现场情况调整供液系统位置，弯曲半径小、保冷效果好，使用时软管外表面不结霜不结冰。
三、结构型式和尺寸
真空软管内外层管体均为不锈钢金属软管（SUS304/SUS316L）,夹层支撑采用耐低温的绝热材料，导热系数低。软管两端的接头可以采用法兰、螺纹、槽车接头等连接形式（具体连接形式根据客户需求）。

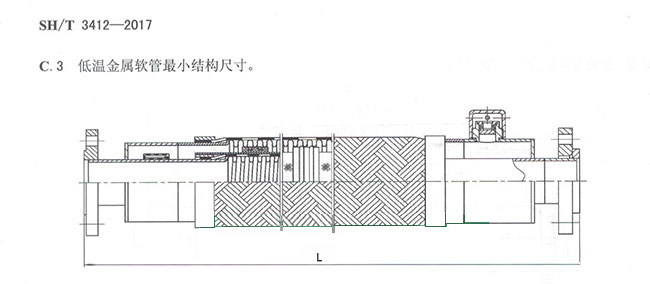

四、尺寸图
五、技术参数
内管公称直径 DN1 mm | 外管公称直径 DN2 mm | 公称压力PN Mpa | 真空度 Pa | 泄漏率 Pa •m³/s | 金属软管全长L mm |
10 | 32 | ≤4.0 | ≥1.33×10-2 | ≤2×10-9 | 根据客户需求 |
15 | 40 | ||||
20 | 50 | ||||
25 | 50 | ||||
32 | 65 | ||||
40 | 65 | ||||
50 | 80 | ||||
(65) | 100 | ||||
80 | 125 | ||||
100 | 200 | ||||
150 | 250 | ||||
200 | 300 | ||||
注：括号内的公称直径不推荐采用。 | |||||
